Газорегуляторные пункты располагаются как в отдельно стоящих конструкциях, так и на открытых площадках, с условием, что они имеют ограждение и навес. Кроме того, пункт газовый шкафной устанавливается на специальных опорах или в шкафах на внешней стороне стен, а также на площадях производственных зданий высокого уровня пожарной безопасности с огнеупорным утеплителем.
Своему назначению шкафной газорегуляторный пункт ГРПШ имеет снижение давление газа и стабилизации его в установленном диапазоне. Применяется для отделенного от общей системы газоснабжения потребления газа. А купить промышленный газорегуляторный пункт можно по ссылке, рекомендую!
Газорегуляторный пункт включает в себя
Фильтр.
Запорные устройства.
Предохранительные клапаны — запорный и сбросной. Запорный клапан имеет встроенную изомуфту, изолирующий оборудования газораспределительной установки от блуждающих токов и перекрывает поток газа. Сбросной предназначен для сброса газа, если не сработает предохранительный клапан.
Регулятор давления газа.
Манометры — для измерения давления газа. Получаемые от импульсы от манометров низкого и среднего давления позволяют регуляторам давления корректировать уровень давления в трубе подачи газа в соответствии с установленными параметрам.
Счетчик для измерения. Выходной патрубок с шаровым краном манометром для контроля давления газа, поступающего потребителю. Газ из трубы среднего давления подается на запорный клапан, и на входной патрубок регулятора давления газа. Для запуска ГРП сводится шток меры входящего или исходящего клапана регулятора.
Газорегуляторные пункты выпускаются в различных исполнениях:
с главной, резервной линиями редуцирования и узлом учета газа;
с рабочей и дополнительной линиями редуцирования;
с одной линией редуцирования и байпасом;
с линией редуцирования и байпасной нитью;
с двумя линиями редуцирования с разными регуляторами при их параллельном включении.

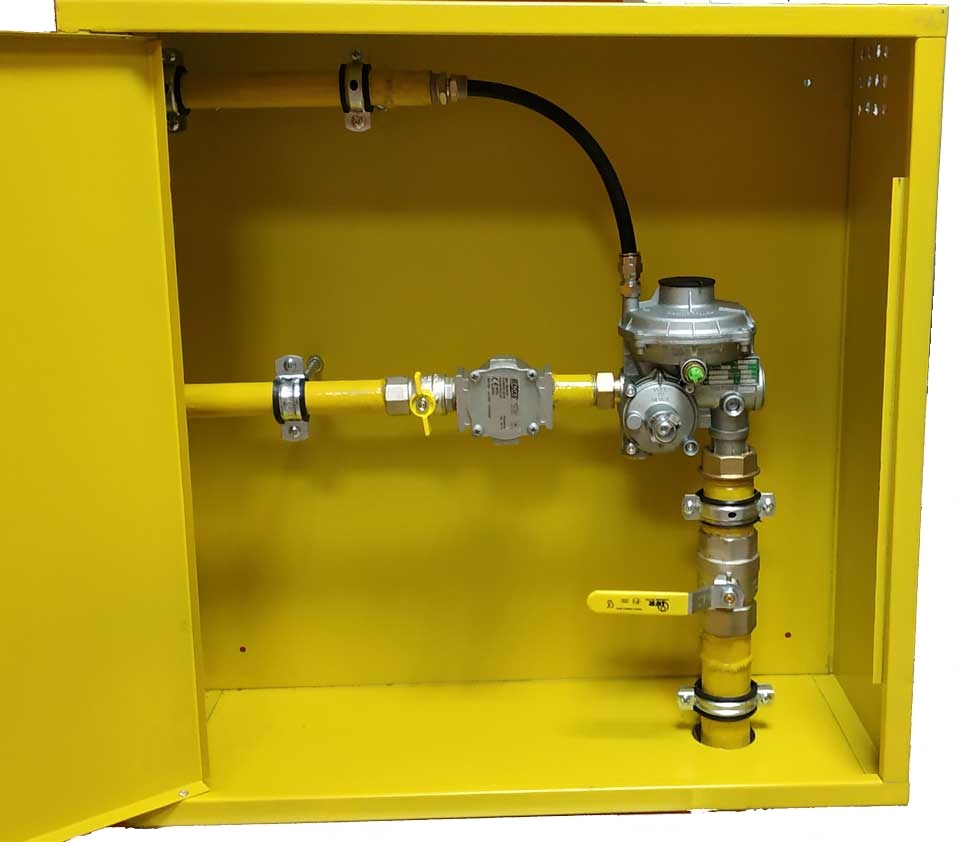

Специфика шкафных пунктов заключается в том, что все оборудование располагается внутри шкафа. Данное изделие является сварной рамной конструкцией, обшили снаружи листами стали. Для обеспечения вентиляции в шкафу предусмотрены специальные жалюзи решетки, которые располагаются на поверхности установки.
